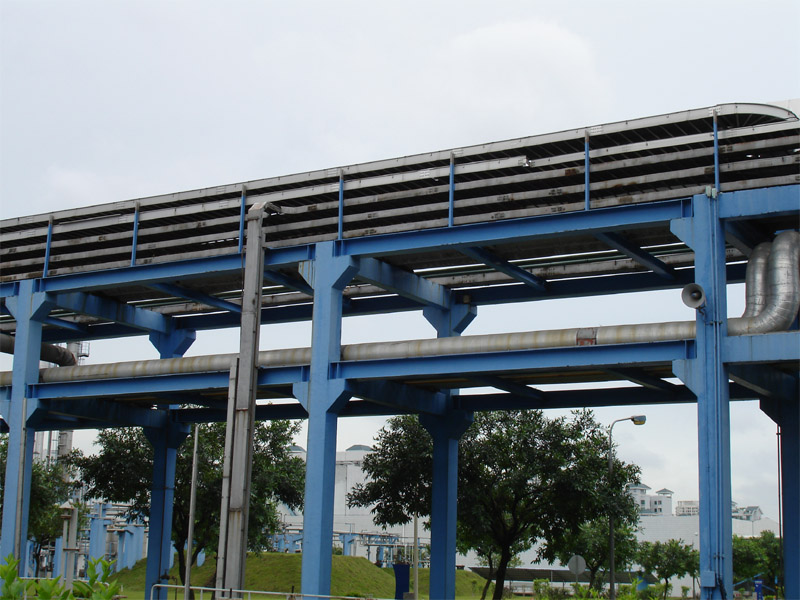

安裝橋架

當前位置:首頁 / 產品展示 / 安裝橋架

安裝橋架


  1、電纜橋架的荷載
  電纜橋架的荷載分為靜荷載、動荷載和附加荷載。
  靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。
  動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。
  2、選用橋架的步驟
  (1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。如圖《橋架設計》所示
  (2)計算每層電纜的均布荷載(kN/m2),初步確定橋架的型號、規格。
  (3)按大的電纜總均布荷載值來驗算橋架強度。驗算式如下:
  Q使用=q1+q2
  式中:q1--電纜的均布荷載(各層的均布荷載中取大值)(kN/
  m2),均布荷載是托盤、梯架或電纜槽的荷載;
  q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kN/
  m2),q2值的計算,人的重量一般按p=90kg計。
  按大彎距相等的條件折算:
  式中:P--1人的荷載(kg)
  ι--1個支撐點間距(若支點間距不等時取大值)(m)
  q2--1人的等效均布荷載(kg/m)
  根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直滿足負荷要求為止。
  (4)撓度
  撓度值如何取定尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此計算時只要充分利用鋼材的大允許應力,并保證有足夠的系數,一般大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。
